一套完整的拼接顯示系統應該是由信號源、信號傳輸線纜、信號處理設備、拼接盒（或內置驅動板）、液晶屏構成。

根據以上原理，當拼接系統顯示不良時可按以下邏輯逐一排查：

1.檢查拔掉信號源即不上信號后藍屏是否異常，若藍屏異常再排查拼接盒、屏線、液晶屏 。

2.若藍屏正常上信號有異常，排查輸入信號設備（線材、分配器、矩陣、處理器、解碼器等）、拼接盒（驅動板）。

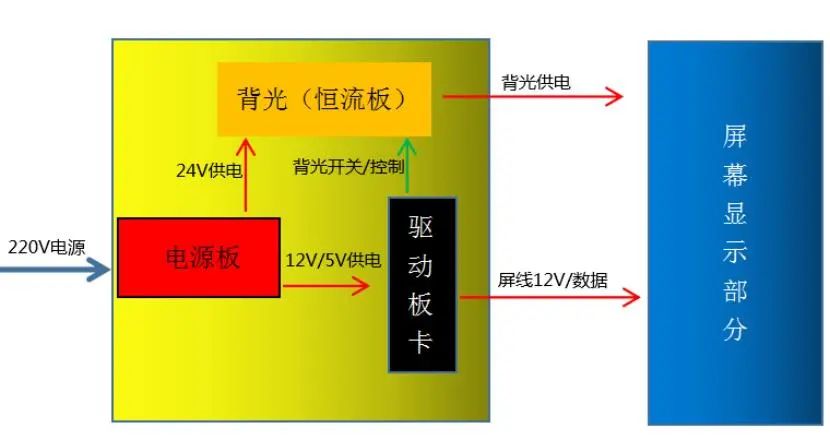

液晶屏點屏原理圖及異常顯示排查

無信號藍屏顯示異常

藍屏顯示異常，按照上圖所示有“拼接盒（內置驅動板）到液晶屏這部分”。 可以按照交叉對調排查法排查其中的這幾部分：拼接盒（內置驅動板）、屏線、邏輯板以及屏幕本身。

有信號顯示異常

1. 有信號屏幕無顯示

1.1：有信號輸入，但是整組項目多個屏幕上無任何信號顯示，一直藍屏無信號狀態：

依次排查：信號源本身、中間傳輸?shù)男盘?hào)線、中間經過的傳輸設備（分配器、矩陣、處理器等）、拼接盒（拼接板卡）。

1.2：如果是單獨的某一塊屏無信號顯示，可以對調信號輸出設備輸出端口或者信號線以及驅動板卡來排查。

2. 有信號屏幕顯示花屏

2.1：先不上信號查看無信號藍屏下大屏是否花屏，如果不上信號大屏依舊花屏，可以調節屏幕參數；

調節屏幕參數之后，大屏依舊花屏，檢查屏線、驅動板、邏輯板、以及大屏電源的接地等。

2:2不上信號，藍屏顯示正常，上信號花屏：可對調大屏的輸入端信號線，看花屏的現象是隨著信號線，還是大屏。如果對調信號線之后，大屏顯示信號正常，檢查前端信號線以及中間的傳輸設備。

對調信號線依舊花屏，排查驅動板以及大屏。
